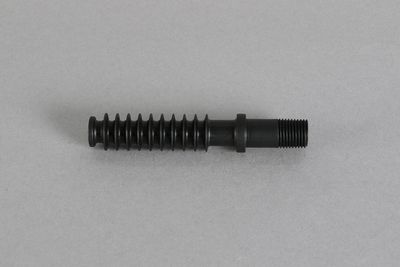

Lamella drive-in packer
polymer, Ø 14 x 100 mm

external thread R1/4"

2 Warianty wyświetlania

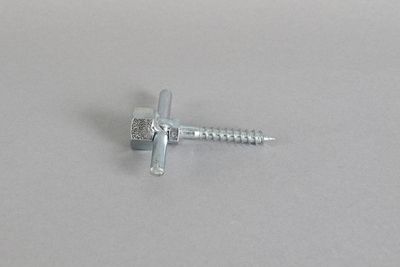

Pulling nut

for pulling device and extracting tool for pulling B-JOINT®, working length 50 mm, internal thread G1/4"

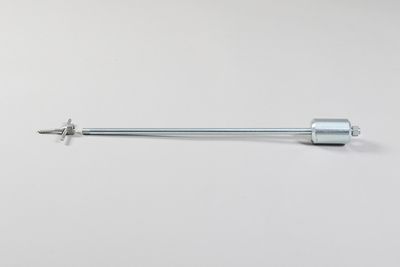

for pulling of polymer packers, pulling nut, external thread G1/4", striking way Ø 13 x 400 mm, striking weight Ø 50 x 75 mm

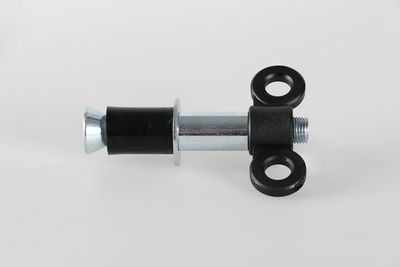

Screw packer for hollow blocks
Ø 18 x 85 mm

external thread M10x1, free passage Ø 6 mm, wings

free passage Ø 7 mm, connection quick snap

3 Warianty wyświetlania

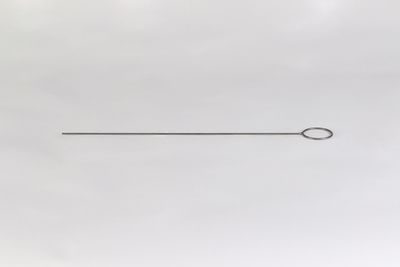

Test lance

6 Warianty wyświetlania

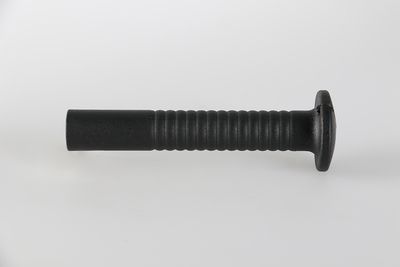

Mounting tool

4 Warianty wyświetlania

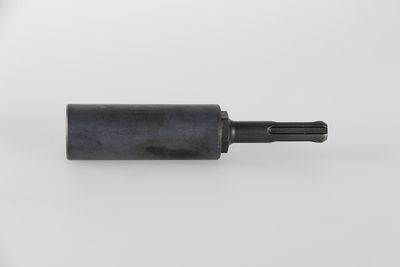

Mounting tool SDS-Plus

3 Warianty wyświetlania

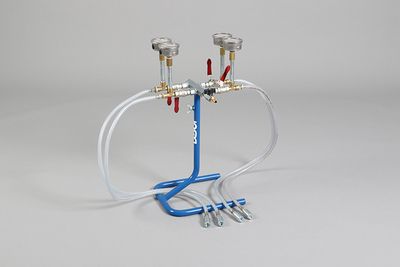

DESOI LP distributor

4 x connections: ball valve, manometer 0 - 25 bar, 1 m hose line, mouth piece with mouth piece protection

6 l material container transparent with scale and cover, manometer 0 - 10 bar, incl. instruction manual, No. 500-07-374: Material hose (Ø 12 mm, 5 m long, connection G1/4" on claw coupling), No. 500-07-723: Gun with filling lance (Ø 10 x 500 mm)

suction system, accumulator with manometer 0 - 25 bar, incl. instruction manual, No. 10913: Material hose (Ø 13 mm, 3 m long; detachable double nipple R1/2"), No. 10920: Quick snap (LP ball valve R1/2", max. 40 bar, free passage Ø 9 mm; detachable double nipple R1/2"), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece; detachable double nipple R1/2")

moving device, 2 x suction system, socket wrench AF41, hook wrench 68 - 75 mm, incl. instruction manual, No. 11402: Quick snap (LP ball valve R1/2", 5 m material hose Ø 13 mm with detachable double nipple R1/2", pressure gauge unit with manometer 0 - 40 bar, free passage Ø 9 mm, spring protection against buckling), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece, detachable double nipple R1/2")

suction system, pressure reducer, incl. instruction manual, No. 10695: Material hose (Ø 13 mm, 5 m long; detachable double nipple R1/2" and claw coupling LW13), No. 10920: Quick snap (LP ball valve R1/2", max. 40 bar, free passage Ø 9 mm; detachable double nipple R1/2"), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece; detachable double nipple R1/2")

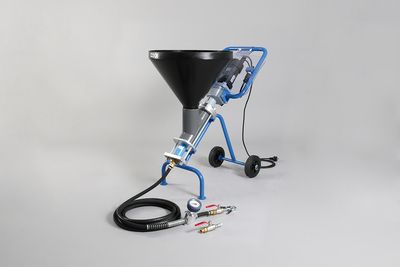

DESOI PowerInject SP20
Set

moving device, 30 litre plastic material container, splash guard, rotor, stator, infinitely variable delivery control, incl. instruction manual, No. 11403: Quick snap (LP ball valve R1/2", 5 m material hose Ø 13 mm with Geka coupling lock-type, pressure gauge unit with manometer 0 - 40 bar, free passage Ø 9 mm, spring protection against buckling), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece, detachable double nipple R1/2")

DESOI PowerInject SP20 110V
Set

1 pair of countermoving mixing tools

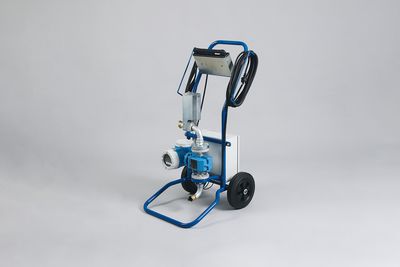

moving device, material hose connection at your option, flow sensor, pressure sensor, DESOI w.i.l.m.a.: control cabinet with integrated control, 10 m supply cable, on/off switch, control lamp, Tablet Microsoft Surface Go 2 Platinum with protective cover, incl. instruction manual A professional briefing is mandatory. This is free of charge via video conference. On-site instruction is also possible by arrangement and at a charge. A tariff must be selected for the w.i.l.m.a. data management system.

Hammer drill ROCKET 3
Ø 3 x 110 mm

SDS-plus holder shaft, working length 50 mm, 2 cutting edges

Strona

12 3 4 5

PRZEPROWADZENIE INIEKCJI W MURACH Z PUSTKAMI

Wielostopniowa iniekcja z wykorzystaniem procesu niskociśnieniowego wypełnia wgłębienia, ubytki i szczeliny bezkurczową zaprawą iniekcyjną poprzez paker odwiertowy. Lanca tworzy kanał odwiertowy za pomocą takich samych pakerów. Materiał iniekcyjny jest następnie wstrzykiwany za pomocą wtrysku ciśnieniowego (3–5 barów) w celu lepszego rozprowadzenia. Umożliwia to optymalną skuteczność w strefie poddanego iniekcji muru.

Horizontal sealing / Horizontal barriers
Subsequent injection against capillary ascending moisture

PDF german/english
PDF german/french

Cele zastosowania

Zmniejszenie transportu wilgoci przez kanały porów kapilarnych
Osiągnięcie uwarunkowanej otoczeniem wilgotności
Kapilary zapobiegają przechodzeniu wilgoci powyżej strefy iniekcji.

Cel zastosowania i wykorzystanie: iniekcja pod niskim ciśnieniem

W przypadku jednorodnych murów
W przypadku wysokiego stopnia wnikania wilgoci do muru.
Równomierne i szybkie rozprowadzanie materiału iniekcyjnego w murze.

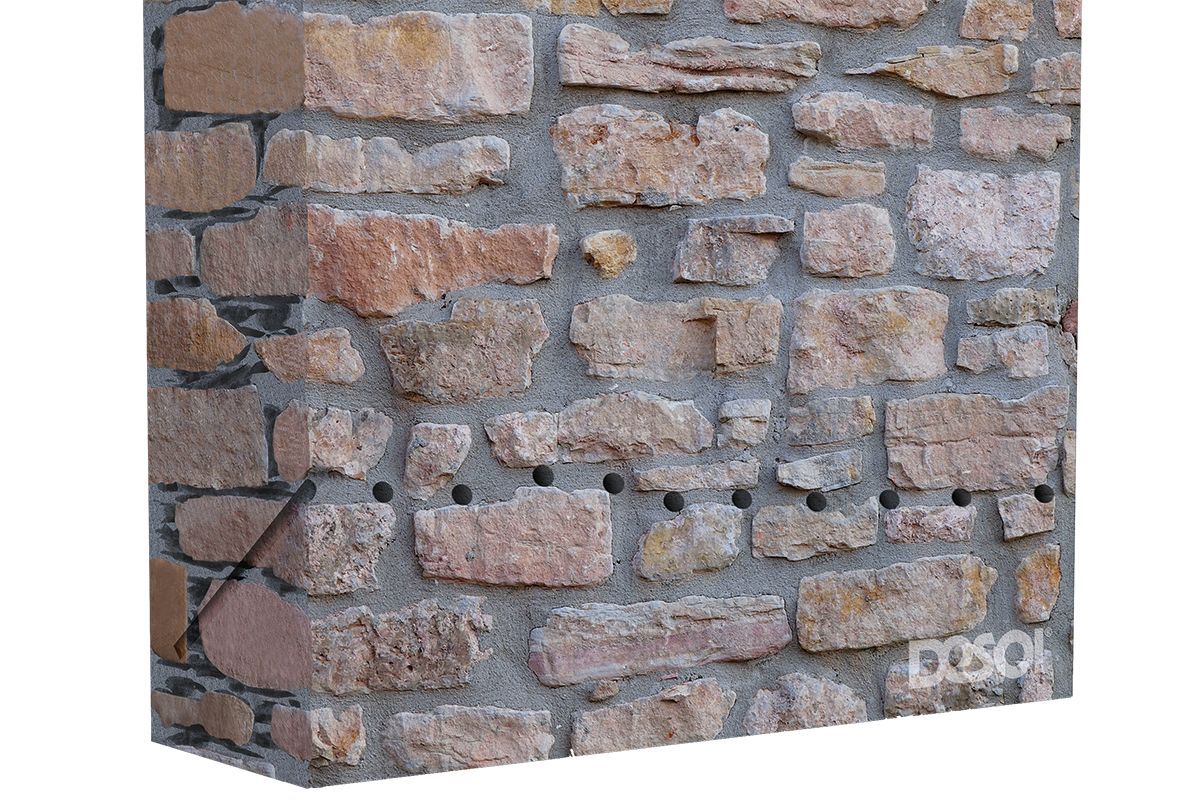

Injection method for masonry with cavities

Zalety

Mechaniczny wtrysk ciśnieniowy dla optymalnego rozprowadzenia wypełniacza w materiale budowlanym.
Systemy pakerów i akcesoria dostosowane do procesu.
Konsolidacja i stabilizacja ścian w miejscu wstrzyknięcia.
Niskie zużycie płynu do iniekcji dzięki wypełnieniu zagłębień.

Typy pakerów

Paker odwiertowy (stalowy)
Paker wbijany (z tworzywa sztucznego)

Wymagania dotyczące maszyn do iniekcji i mieszania

Przekrój poprzeczny właściwości przepływowych materiału do iniekcji.
Ciśnienie bezstopniowo regulowane i z możliwością ograniczenia w zakresie od 1 do 15 barów.
Odporność wszystkich części urządzenia na materiały iniekcyjne.
Jednorodne mieszanie
Stała jakość mieszania
Utrzymuj materiały iniekcyjne w ruchu
Wydajność transportowa dostosowana do obiektu

Wskazówka

Zastosowanie lub uzyskanie poziomego uszczelnienia poprzez zastosowanie iniekcji tylko powyżej linii naporu wody

Dalsze informacje
„Proces iniekcji certyfikowanych substancji dla zapobiegania kapilarnemu transportowi wilgoci” Ulotka WTA E.4-10, wydanie 03.2015/D.

Proces mokro na mokro i wtrysk wieloetapowy (klej iniekcyjny + mikroemulsja)

Cele zastosowania: proces mokro na mokro

Wypełnianie pustych przestrzeni w celu utworzenia strefy wstrzykiwania dla mikroemulsji, z której nie będzie mogła ona odpłynąć.
Stabilizacja muru w strefie wstrzykiwania
Zwiększenie zasadowości w obszarze wstrzykiwania, aby mikroemulsja mogła zareagować.

Wypełniacze

Wstrzykiwanie kleju iniekcyjnego (etap 1)
- Do wypełniania luk i ubytków
Wstrzykiwanie mikroemulsji (etap 2)
- Tworzenie uszczelnienia poziomego

Cel zastosowania: wstrzykiwanie wielostopniowe

W przypadku jednorodnego muru o niskiej zasadowości reakcję rozpoczyna się za pomocą aktywatora.

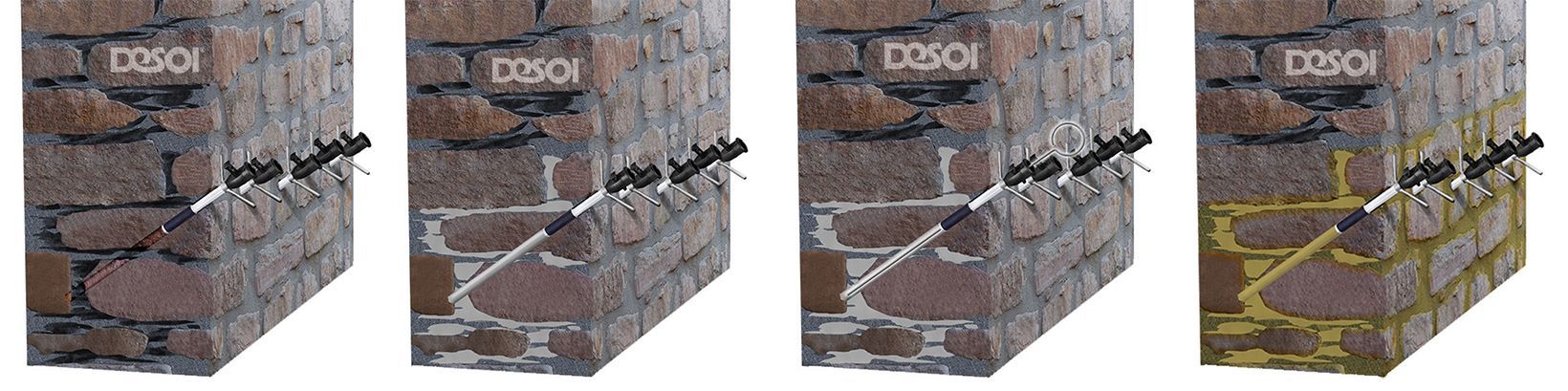

Wet-on-wet technique an multistage injection

Procedura mokro na mokro – etap 1

Zaznacz i wywierć otwory w odstępach ok. 10 –12,5 cm. Usuń pył wiertniczy, ewentualnie wstępnie nawilż otwory.
Umieść paker, napnij i zamontuj elementy zamykające
Wymieszaj materiał do wstrzyknięcia
Napełnij urządzenie do wstrzykiwania materiałem iniekcyjnym
Wstrzyknij w otwory pod ciśnieniem iniekcyjnym około 2 barów (w zależności od elementu)

Procedura mokro na mokro – etap 2

Po zmniejszeniu ciśnienia iniekcji (materiał nie wypływa już z elementu zamykającego) sondę testową wkłada się do pakera. Wykonanie 2. kanału iniekcyjnego odbywa się tylko poprzez usunięcie lancy testowej po utwardzeniu kleju iniekcyjnego
Wymieszaj mikroemulsję i wstrzyknij pod ciśnieniem iniekcyjnym ok. 5 barów (w zależności od elementu)
