Iniekcja strukturalna

Więcej informacji

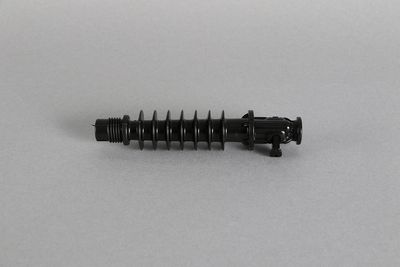

Lamella drive-in packer
polymer, Ø 18 x 115 mm

connecting thread, shut-off slide, Pan head nipple (moulded) Ø 16 mm, free passage Ø 4 mm, max. pressure 50 bar

for pulling of polymer packers, pulling nut, external thread G1/4", striking way Ø 13 x 400 mm, striking weight Ø 50 x 75 mm, weight 1.1 kg

for pulling device and extracting tool for pulling B-JOINT®, working length 50 mm, internal thread G1/4"

clamping rubber (grooves) 40 mm, thrust piece 60 mm, AF10, external thread M10x1, free passage Ø 2,7 mm

3 Warianty wyświetlania

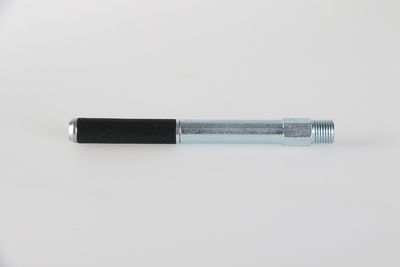

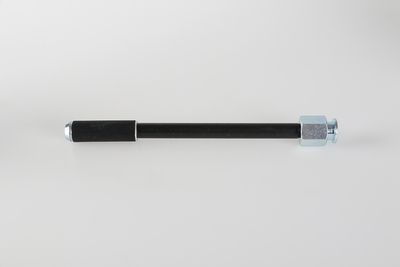

Combi packer - steel

clamping rubber (grooves) 40 mm

16 Warianty wyświetlania

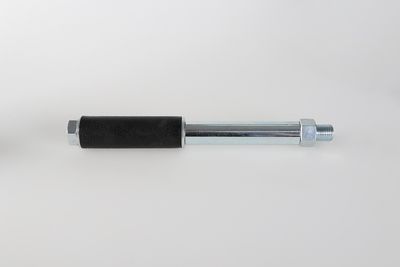

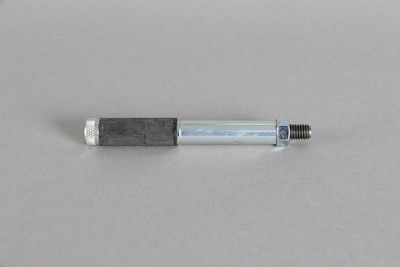

Steel packer
Ø 13 x 110 mm

clamping rubber (grooves) 40 mm, tightening nut AF13, external thread M8, free passage Ø 3 mm

6 Warianty wyświetlania

Steel packer

external thread M10x1, free passage Ø 6 mm

17 Warianty wyświetlania

Steel packer

tightening nut AF19, external thread G1/4", free passage Ø 9 mm

47 Warianty wyświetlania

Special cutter

for cutting extension tubes and injection hoses, max. Ø 28 mm

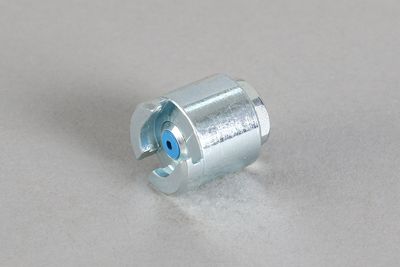

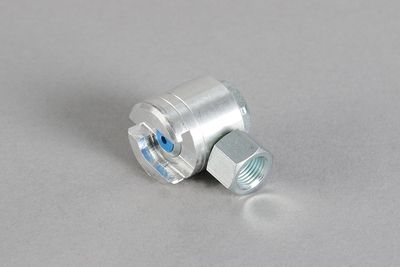

Sliding coupling - straight

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Warianty wyświetlania

Sliding coupling - lateral

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Warianty wyświetlania

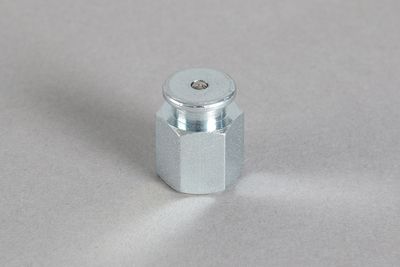

Gel pan head nipple
internal thread M8, AF17

opening pressure approx. 3 bar

4 Warianty wyświetlania

Quick acting butterfly nut

3 Warianty wyświetlania

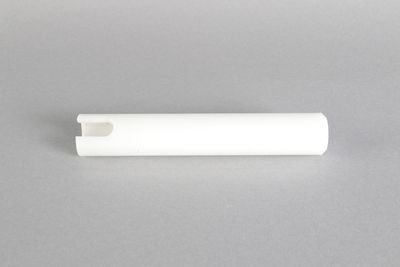

Mounting tool

130 mm long, internal-Ø 16 mm, for article 31769, 31720 - 31723

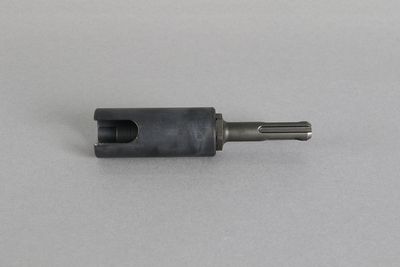

Mounting tool SDS-Plus

110 mm long, inside Ø 10 mm, for article 31811

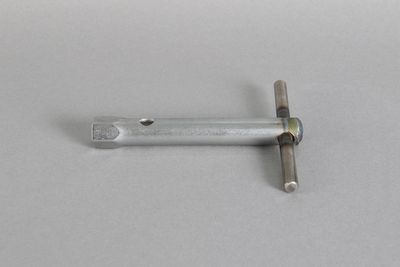

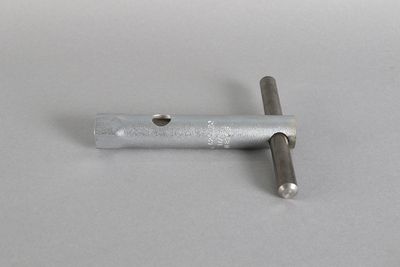

holding screw driver hexagon AF10

holding screw driver hexagon AF10

AF13, manual operation

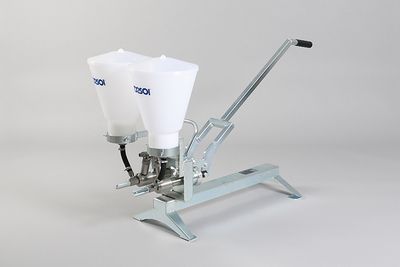

DESOI M-Power 30L-2C VA

hand lever, fork-shaped piece, 2 x 6 liter material container transparent with scale and cover, incl.instruction manual

Strona

INIEKCJA STRUKTURALNA

Z obszaru wtrysku poniżej komponentów klasy nieszczelnej można później od wewnątrz przejść na zewnątrz, jeśli są zamknięte. W zależności od charakteru materiałów budowlanych i struktury poziomu uszczelniającego pory w składniku (betonie) są tworzone. Poprzez wstrzyknięcie odpowiednich materiałów, takich jak żele lub żywice o niskiej lepkości, zostają uszczelnione trasy transportu odpowiedzialne za wodę.

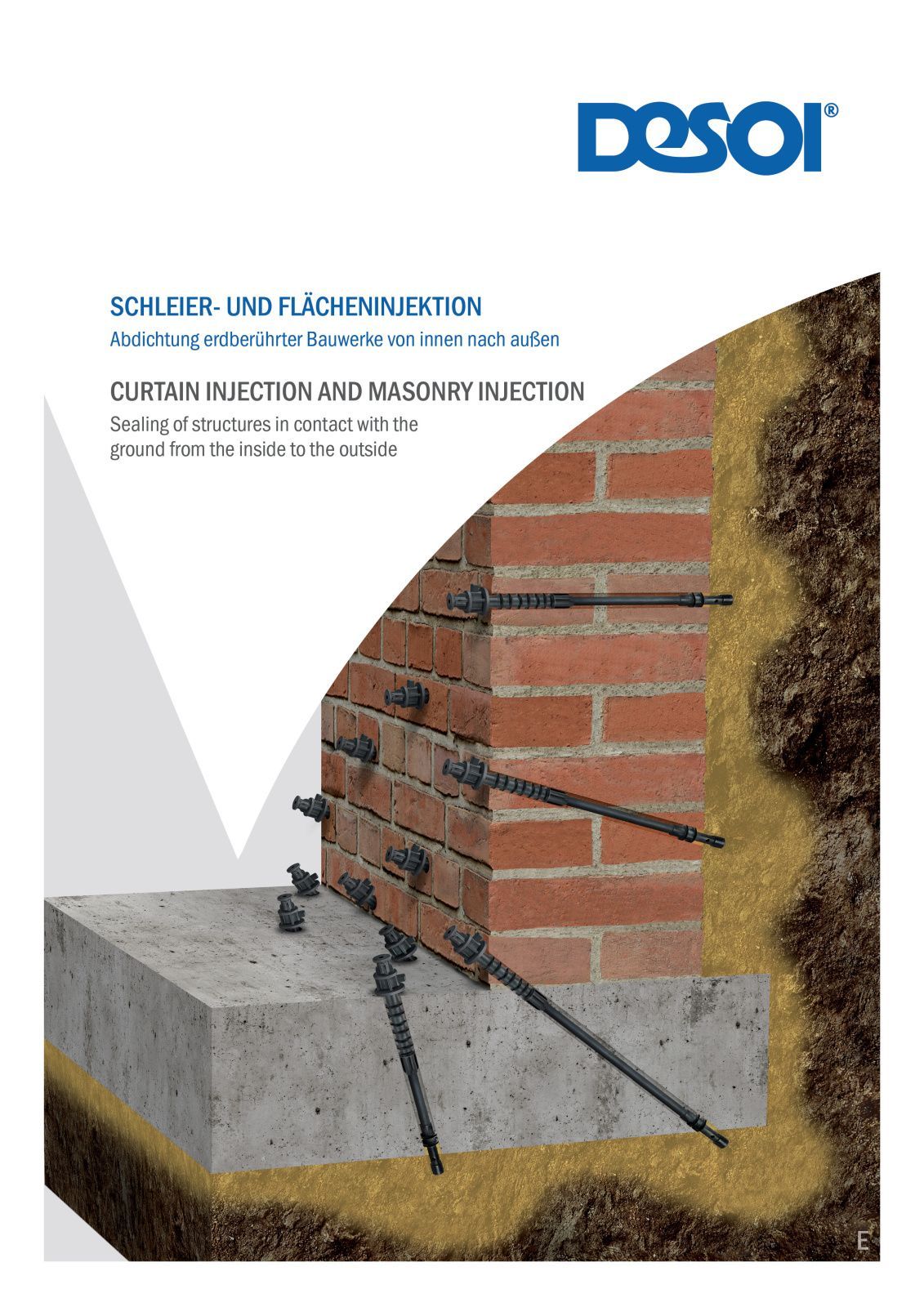

Courtain and masonry injection

PDF german/english
PDF german/french

Wymagania dla pakującego wtrysku

Niezawodny montaż komponentów iniekcyjnych nacisków związanych z procesem
Odporność na korozję dla pozostałych części składowych
Zawór odcinający
Możliwość regulacji wymaganej prędkości przepływu i i właściwości substancji wtrysku Dostosowanie przekroju
Zawory zwrotne z niskim ciśnieniem otwarcia

Uszczelniacz wtryskowy

Uszczelniacz (stalowy)
Uszczelniacz odpływowy (pakowacze plastikowe)

Kroki

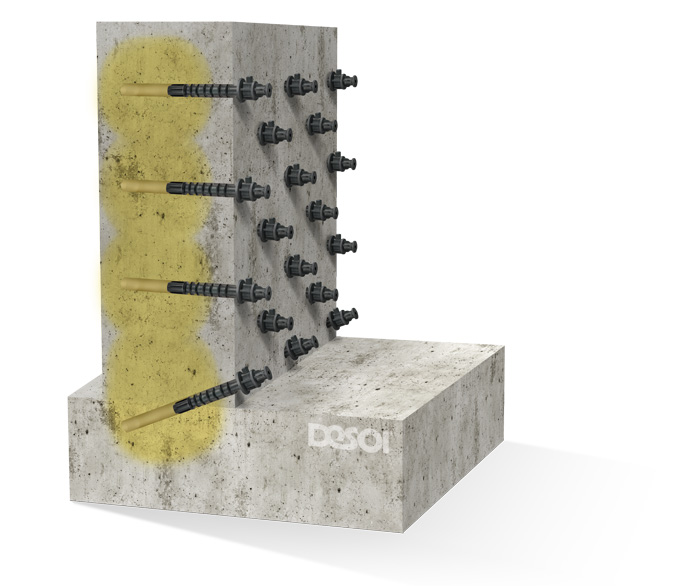

Układ otworów i głębokość otworu zależy od geometrii i struktury, które są określane przez wyspecjalizowanych planistów.
Składnik nie jest całkowicie przebity, lecz jedynie tak blisko, jak to tylko możliwe do zewnętrznej krawędzi elementu.
Otwory w składniku wyciekają z wewnątrz na zewnątrz. Pod niewielkim kątem nachylenia uzupełnia się około 2/3 grubości komponentów.

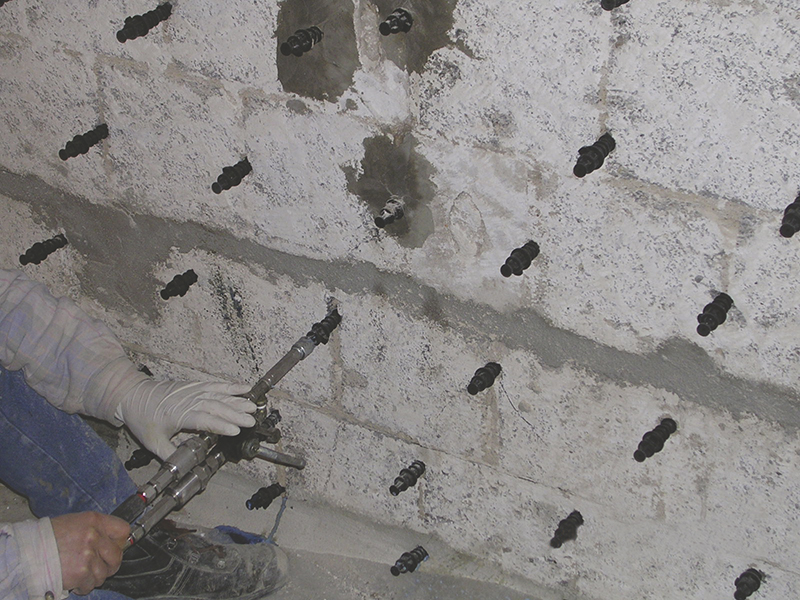

W otworach ustawione zostają uszczelniacze i następuje wstrzykiwanie

Dalsze obszary zastosowania do późniejszego uszczelniania

Kurtyna wprowadzana do gruntu
Wstrzyknięcie przez dylatację
Wstrzyknięcie przez przestrzenie budowlane
Niska lepkość, płynny materiał iniekcyjny wypiera obecną wodę i wraz z otaczającą zabudową tworzy elastyczne uszczelnienie lub elastyczny obszar wtrysku.

Przykłady konstrukcji

Budynki mieszkalne i przemysłowe (piwnice, sutereny)
Budownictwo podziemne i kanalizacja (wyposażenie ścieków, metro)
Hydraulika (zamki, komory, zabezpieczenia)
Tunele
