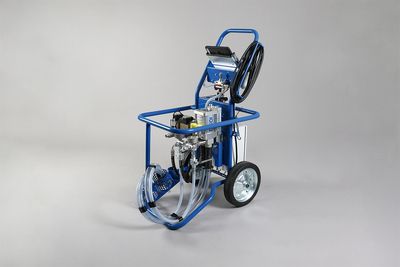

moving device, 1.2 m suction system Ø 20 mm with suction basket Ø 100 mm: component A and B: black, 2 x manometer 0 - 250 bar, rinsing pump S25, 1.2 m suction system Ø 13 mm with suction basket Ø 40 mm: black, material hose connection: component A: external thread M16x1,5; component B: external thread M14x1,5; rinsing connection: external thread M12x1,5; return hoses Ø 8 mm: transparent, air connection: air plug NW 7.2, DESOI w.i.l.m.a.: control cabinet with integrated control, 10 m supply cable, on/off switch, control lamp, 2 x flow sensor, pressure sensor, impact resistant and waterproof CATERPILLAR (up to 1 m): T20 Tablet with Windows 10, incl. instruction manual A technical briefing via video conference (free of charge) or on the construction site (charged at cost) is mandatory.

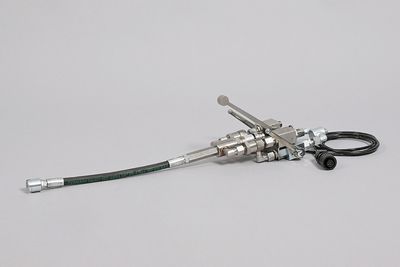

3C mixing head - stainless steel

for DESOI w.i.l.m.a. - AY 2 x HP ball valve, 2 x HP ball valve steel (rinsing), 2 x check valve, mixing housing with pressure sensor 0 - 250 bar, static mixing tube with 4 x inline static mixer, sliding coupling with free passage Ø 4 mm, material hose connections: component A: M16x1.5; component B: M14x1.5; rinsing connection: M12x1.5

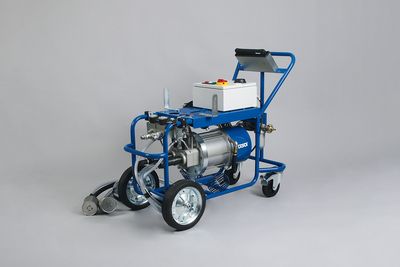

DESOI w.i.l.m.a. - PU

moving device, 3 m suction system Ø 20 mm with suction basket Ø 100 mm: component A: transparent, component B: black, 2 x manometer 0 - 400 bar, material hose connection: component A: external thread G1/2", component B: external thread G3/8", return hoses Ø 13 mm: transparent, air connection set: claw coupling 42 mm, air plug NW7.2; DESOI w.i.l.m.a.: control cabinet with integrated control, 10 m supply cable, on/off switch, control lamp, integrated signaler, flow sensor, pressure sensor, impact resistant and waterproof CATERPILLAR (up to 1 m) T20 Tablet with Windows 10, incl. instruction manual Professional instruction on the site by an experienced application technician and subsequent application support (approx. 2 hours). Arrival and departure will be charged on a time and material basis.

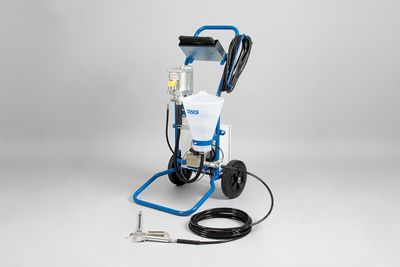

moving device, material hose connection at your option, flow sensor, pressure sensor, DESOI w.i.l.m.a.: control cabinet with integrated control, 10 m supply cable, on/off switch, control lamp, impact resistant and waterproof CATERPILLAR (up to 1 m) T20 Tablet with Windows 10, incl. instruction manual Professional instruction on the site by an experienced application technician and subsequent application support (approx. 2 hours). Arrival and departure will be charged on a time and material basis.

DESOI w.i.l.m.a.

Dzięki urządzeniu DESOI w.i.l.m.a. masz do dyspozycji nowo opracowaną technologię, która nie tylko dokumentuje proces iniekcji, ale także aktywnie je monitoruje. Ten system sterowania jest dostępny w czterech różnych wersjach i zabezpiecza wszystkie procesy związane z technologią iniekcyjną. Urządzenie DESOI w.i.l.m.a. rejestruje ciśnienie, objętość, czas i odchylenia w procesach iniekcji. Aby zapewnić, że podczas iniekcji nie wystąpią żadne niedopuszczalne odchylenia, można z wyprzedzeniem określić wartości graniczne stosunku mieszania, ciśnienia i objętości. Jeśli wartości te zostaną przekroczone, cały system wyłączy się lub na wyświetlaczu pojawi się komunikat.

DESOI w.i.l.m.a.
Recording and documentation of injection and dosing processes

PDF german/english

PDF german/french

DESOI w.i.l.m.a. - FLYER

open PDF

Aby zapewnić ochronę wrażliwych danych związanych z procesem iniekcji, tablet i jednostka bazowa komunikują się za pośrednictwem chronionego połączenia WLAN. Wszystkie dane użytkownika są chronione hasłem i przetwarzane oraz zarządzane wyłącznie na serwerze w Niemczech. Dzięki temu zapewniona jest ich kompleksowa ochrona.

Zakres dostawy

Szafa sterownicza ze zintegrowanym sterowaniem, kabel zasilający o długości 10 m, włącznik/wyłącznik, lampka kontrolna, czujniki przepływu, czujnik ciśnienia, odporny na uderzenia i wodoodporny tablet CATERPILLAR (do 1 m) T20 z systemem Windows 10 wraz z instrukcją obsługi

DESOI w.i.l.m.a. – dokumentacja

Zużycie materiału na paker do iniekcji
Proporcje mieszania
Ciśnienie iniekcyjne na paker do iniekcji
Czas iniekcji na paker iniekcyjny
Kolejność iniekcji
Liczba iniekcji dodatkowych
Data i godzina iniekcji

Oferta usług DESOI

Indywidualne doradztwo techniczne
Instrukcja obsługi systemu przez wykwalifikowany personel na miejscu

Zastosowany materiał

Żel akrylowy
Żywice poliuretanowe i krzemianowe
Wypełniacze mineralne (cement)

Bezpieczeństwo dla projektantów i właścicieli budynków

Urządzenia DESOI w.i.l.m.a. gwarantują stałą kontrolę zalecanych parametrów technicznych, np. proporcji mieszania i ciśnienia iniekcji oraz przestrzeganie ilości zastosowanych materiałów określonych w projekcie. Zaadaptowana do tego celu technologia jest niezawodna, solidna, sprawdzona w praktyce i zapewnia wysoki stopień bezpieczeństwa wykonania. Na życzenie klienta system może zostać dodatkowo wyposażony z myślą o konkretnych projektach i zastosowaniach.
