System węży iniekcyjnych

Więcej informacji

SELECT DISTINCT shop_view_active_item.*
							FROM shop_item_has_category
							  INNER JOIN shop_view_active_item ON (
							    shop_view_active_item.company = shop_item_has_category.company AND
							    shop_view_active_item.shop_code = shop_item_has_category.shop_code AND
							    shop_view_active_item.language_code = shop_item_has_category.language_code AND
                                    (
                                      shop_item_has_category.item_no = shop_view_active_item.item_no
                                    )
							    )

							  WHERE (shop_item_has_category.category_line_no = 80000 OR shop_item_has_category.category_line_no = 80000 )
							  AND shop_view_active_item.language_code = 'ENU'
							  AND shop_view_active_item.company = 'DESOI'
							  AND shop_view_active_item.shop_code = 'B2B'
							  AND shop_item_has_category.company = 'DESOI'
							  AND shop_item_has_category.shop_code = 'B2B'
							  AND shop_item_has_category.language_code = 'ENU'
							  AND shop_item_has_category.category_shop_code = 'B2B'

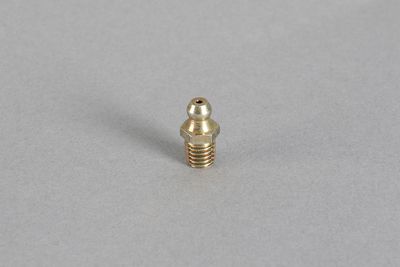

LP round head nipple
external thread M8, AF9

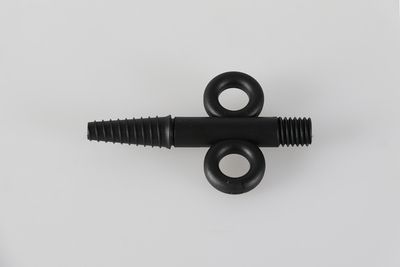

Injection hose packer - polymer

external thread M8, wing grip, free passage Ø 3 mm

2 Warianty

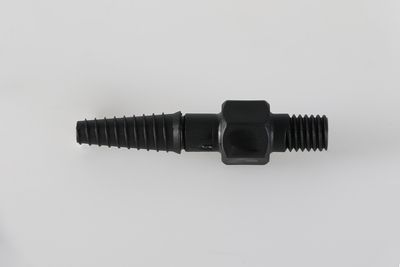

Injection hose packer - polymer

external thread M8, AF13

3 Warianty

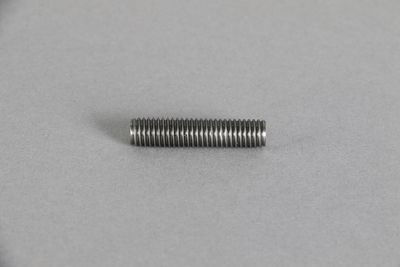

Extension tube
M8 x 35 mm

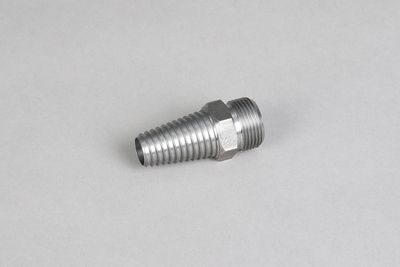

Filling hose packer - steel

sharp-edged wood screw thread

3 Warianty

2 Warianty

3 Warianty

for cutting extension tubes and injection hoses, max. Ø 28 mm

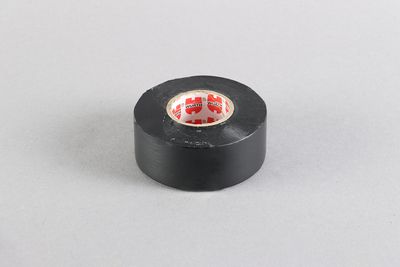

Insulating tape - black

length 30 m, width 30 mm

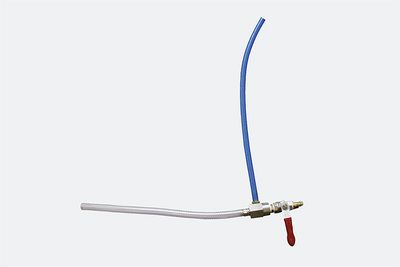

Vacuum generating device

for emptying injection hoses, LP ball valve G1/4", suction hose 0.5 m, drain hose approx. 0.35 m, compressed air connection, brass plug DN 7.2 mm

pressure gauge unit with manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16802: HP hose - steel Ø 6 mm, 3 m, union nuts M12x1.5 (solvent resistant), No. 16806: HP ball valve (R1/4", external thread M12x1.5, mouth piece)

suction system, accumulator with manometer 0 - 25 bar, incl. instruction manual, No. 10913: Material hose (Ø 13 mm, 3 m long; detachable double nipple R1/2"), No. 10920: Quick snap (LP ball valve R1/2", max. 40 bar, free passage Ø 9 mm; detachable double nipple R1/2"), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece; detachable double nipple R1/2")

suction system, manometer 0 - 25 bar, incl. instruction manual, No. 10913: Material hose (Ø 13 mm, 3 m long; detachable double nipple R1/2"), No. 10920: Quick snap (LP ball valve R1/2" max. 40 bar, free passage Ø 9 mm; detachable double nipple R1/2"), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece; detachable double nipple R1/2")

drive, pressure control with return and pressure gauge unit with manometer 0 - 250 bar, 2 litre material container transparent, incl. instruction manual, No. 16802: HP hose - steel Ø 6 mm, 3 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

frame, 6 l material container transparent with scale and cover, Material hose connection: External thread M12x1.5, Air connection: Air plug NW 7.2, incl. instruction manual, No. 16803: HP hose - steel Ø 6 mm, 5 m, union nuts M12x1.5 (solvent resistant); No. 16733: HP injection gun 0 - 250 bar (external thread M12x1.5, whip 0.3 m, mouth piece)

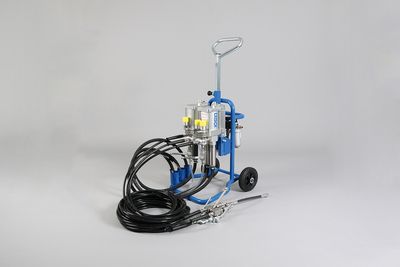

DESOI AirPower S25-3C VA
Set

moving device, component A, B and rinsing pump: 3 x 1.5 m suction system Ø 13 mm with suction basket Ø 40 mm black, 2 x manometer 0 - 250 bar stainless steel, rinsing pump S25, material hose connection: component A: external thread M16x1.5; component B: external thread M14x1.5; rinsing connection: external thread M12x1.5; 2 x return hoses Ø 8 mm: transparent, air connection: air plug NW 7.2; incl. instruction manual No. 16861: HP hose - stainless steel Ø 6 mm, 10 m, union nuts M16x1.5 (solvent resistent,component A), No. 16860: HP hose - stainless steel Ø 6 mm, union nuts M14x1.5 (solvent resistent, component B), No. 16813: HP hose - stainless steel Ø 6 mm, union nuts M12x1.5 (solvent resistant), No. 17764: 3C mixing head - stainless steel (2 x HP ball valve, 2 x HP ball valve steel, 2 x non-return valve, mixing block with 2 x inline static mixer, whip 0.3 mm long, sliding coupling straight with free passage Ø 2,5 mm, material hose connection: component A: M16x1.5; component B: M14x1.5; rinsing connection: M12x1.5)

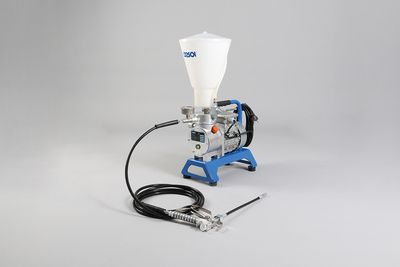

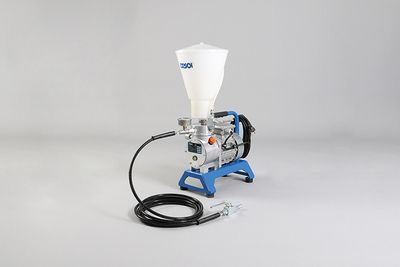

DESOI PowerInject 303

manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16803: HP hose - steel Ø 6 mm, 5 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

DESOI PowerInject 303 - HP ball valve

manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16803: HP hose - steel Ø 6 mm, 5 m, union nuts M12x1.5, (solvent resistant), No. 16806: HP ball valve R1/4" (external thread M12x1.5, mouth piece)

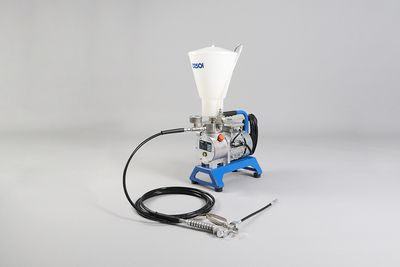

DESOI PowerInject 303 VA

manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 17729: HP hose - stainless steel Ø 6 mm, 5 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

Strona

123

SYSTEM WĘŻY INIEKCYJNYCH

Systemy węży iniekcyjnych stosowane są od początku lat 70. XX wieku jako alternatywne lub dodatkowe techniki w praktyce uszczelniania barier wodnych i połączeń laminowanych. Są one wykorzystywane do wstrzykiwania podczas wypełniania szczelin o kształcie rury lub kanału. Dodatkowe przecieki mogą być zamknięte poprzez ukierunkowaną iniekcję żywicy poliuretanowej, żywicy akrylowej, zawiesiny cementowej lub cementu. Czytaj dalej.

Injection hose system

PDF german/english
PDF german/french

Zalety i korzyści

Łatwa instalacja i elastyczne dostosowanie się do wspólnej linii
Stosuje się bezpośrednio w szczelinie
Dodatkowe uszczelnienie przed zastosowaniem uszczelniających taśm lub płyt
Możliwość uszczelniania szczelin budowlanych w betonie i żelbetonie
Niskie koszty procesów przemysłowych związanych z prewencyjnym i dodatkowym uszczelnianiem
Możliwe jest zainstalowanie systemu węży iniekcyjnych w złożonych połączeniach w przypadku gdy instalacja barier wodnych lub konstrukcja złącz laminowanych jest zbyt kosztowna
Przydatność systemów węży iniekcyjnych ma miejsce też w przypadku dokumentacji nadzoru budowlanego (ogólne świadectwo nadzoru budowlanego - abP)

Przykłady zastosowań

Systemy węży iniekcyjnych należą do łączonych systemów uszczelniających np. w strefie wód gruntowych ("biały zbiornik") i są zgodnie z niemieckim rozporządzeniem Lista regulacji budowlanych A (Bauregelliste A), część 2, ser. nr. 1.4.
Przygotowanie wodoodpornej konstrukcji złącza w konstrukcjach betonowych na potrzeby zaplanowanej iniekcji
Zastosowanie np. w budowlach hydrotechnicznych, oczyszczalniach ścieków, parkingach podziemnych, tunelach

Instrukcja instalacji

Wąż iniekcyjny należy trwale zakotwiczyć do utwardzonego betonowego elementu tak aby został ustawiony nieruchomo i nie mógł poruszać się w świeżym betonie
Ogólnie zamocowanie węża wtryskowego za pomocą specjalnych wsporników montażowych zachodzi w odległości około maks. 15 cm. W stosownych przypadkach odległość ta powinna być regulowana w zależności od budowy.
Należy unikać zaciskania węży w obszarach wzajemnego skrzyżowania
Długość węża iniekcyjnego to ok. 8 - 10 m
Odległość węży iniekcyjnych do ścian zewnętrznych powinna wynosić od ⅓ do ½ d (grubość części)
Węże są połączone przez zachodzące na siebie zaciski o długości około 15 cm i rozmieszczone równolegle w odległości około 5 cm tak, iż znajdują się obok siebie
Utrzymaj pozycję węży iniekcyjnych w trakcie realizacji planu
Ciśnienie otwarcia - wyjście w przewodzie wtryskowym usytuowane jest tak, iż napełnianie zachodzi w niskich ciśnieniach pomiędzy 0,5 bara do około 5 barów
